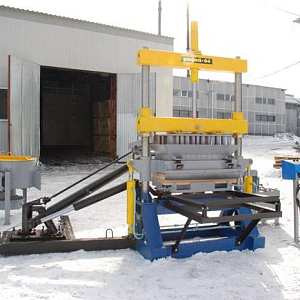

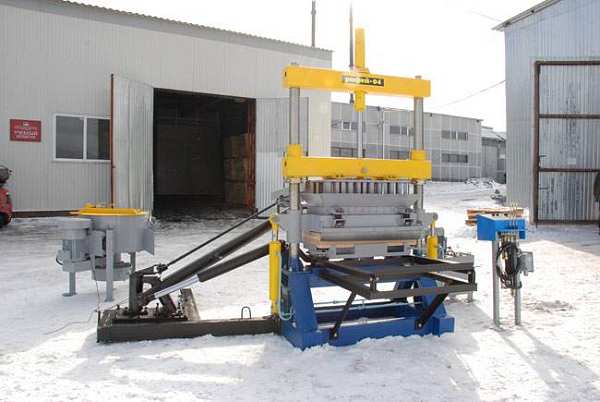

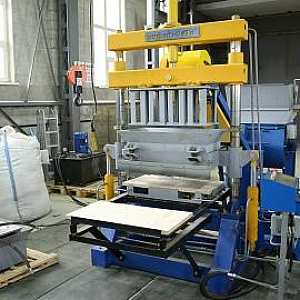

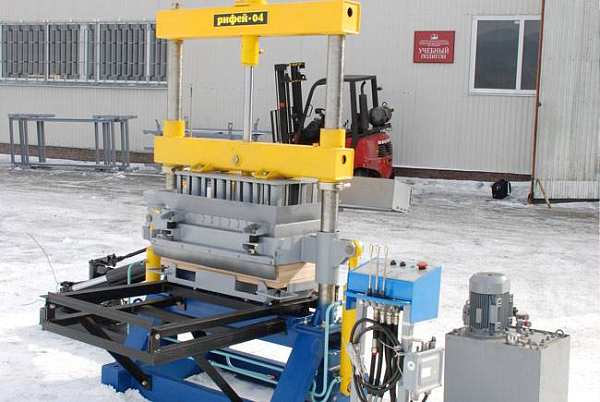

Линия Рифей-04ТС
Линия Рифей-04ТС
763 000 руб. с учетом НДС 20%
  • Камень пустотелый 390х190х188 мм Камень пустотелый 390х190х188 мм: до 240 шт/час
  • Камней перегородочных 390х120х188 Камней перегородочных 390х120х188: 300 шт./час
Технические характеристики
  • Установленная мощность: 9,35 кВт
  • Масса: 2080 кг
  • Длина: 5500 мм
  • Ширина: 2600 мм
  • Высота: 2665 мм
  • Режим работы: механизированный
  • Гарантия: 1 год
  • Информация о предоплате: Предоплата 100%

Это поле обязательно для заполнения
ОНЛАЙН
Сергей Ковшевников
Менеджер

Описание

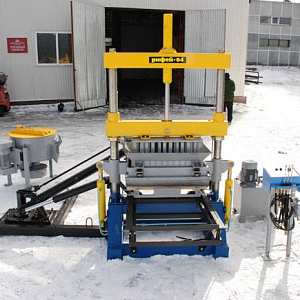

"Рифей-04Тс" - компактная, высокопроизводительная линия, предназначенная для изготовления стеновых камней из жестких бетонных смесей методом вибропрессования.
Исходным материалом для приготовления смеси служит заполнитель, вяжущее и вода. В качестве заполнителя могут использоваться: песок, отсевы щебеночного производства, керамзит, шлаки и т.п. В качестве вяжущего применяется цемент.
Линия может эксплуатироваться в закрытых помещениях или под навесом, при температуре окружающего воздуха от +5º С до +45º С. Монтаж линии осуществляется за 1 - 2 дня. Минимальная площадь, необходимая для размещения линии, складов сырья и готовой продукции составляет 150 м2, минимальная высота помещения или навеса - 3 м.

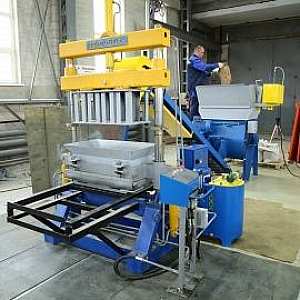

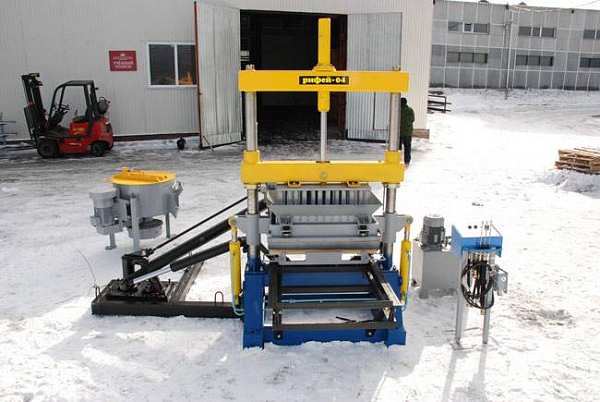

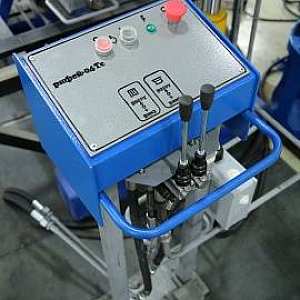

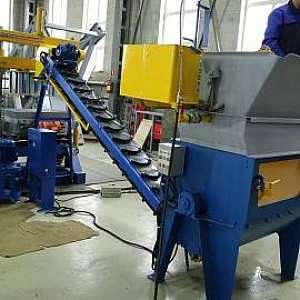

Линия "Рифей-04Тс" состоит из смесителя 1, транспортера 2, вибропресса 3, рисунок 1. В состав линии входят также пульт управления 4, насосная установка 5 и электрошкаф 6. Компоненты смеси - заполнитель, вяжущее и вода - вручную или с помощью каких- либо загрузочных устройств (например, из бункеров) подаются в смеситель, где происходит их интенсивное перемешивание. Готовая смесь через дверцу в смесительной камере вращающимся ротором смесителя выбрасывается на транспортер, с его помощью подается к вибропрессу и выгружается в приемный бункер матрицы. Управление работой транспортера и вибропресса осуществляется с пульта управления, установленного рядом с вибропрессом.

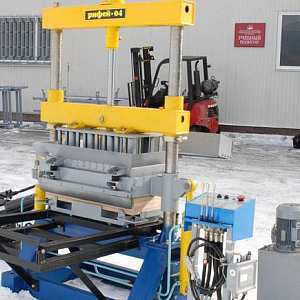

За счет вибраций матрицы, создаваемых закрепленным на ней вибратором и сжатия смеси пуансоном вибропресса смесь в матрице уплотняется и принимает форму стеновых камней. Готовые камни выдавливаются из матрицы на поддон, который с помощью тележки выкатывается в зону разгрузки пресса. Далее поддон с камнями вручную или каким-либо грузоподъемным приспособлением устанавливается на многоярусный стеллаж, рассчитанный на несколько поддонов. Стеллаж после заполнения подается на склад для вылеживания камней или в камеру термовлажностной обработки.
Схема вибропресса Рифей-04

Название & Состав
Цена
Вибропресс Рифей-04
Вибропресс Рифей-04

  1. Формующий блок
  2. Маслостанция
  3. Пульт управления
  4. Силовой шкаф
  5. Пуансон-матрица (1 шт.)
  6. Поддон технологический (4 шт)

450 000 руб.
с учетом НДС 20%
Бетоносмеситель СГ-150
Бетоносмеситель СГ-150

1. Одновальный горизонтальный смеситель СГ-150 (объем 150 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемный (отсутствует)
5. Пульт управления
6. Паспорт. Руководство по эксплуатации

345 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-300-3,5
Конвейер ленточный КЛ-300-3,5

1. Транспортер (длиной 3,5 метра)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации

204 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки
Базовый комплект поставки

Название & Состав
Цена
Бетоносмеситель СГ-350
Бетоносмеситель СГ-350

1. Одновальный горизонтальный смеситель СГ-350 (объем 350 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемный (дозатор цемента - объемный, дозатор заполнителя - объемный)
5. Дозатор воды
6. Пульт управления
7. Руководство по эксплуатации

567 000 руб.
с учетом НДС 20%
Дозатор весовой БД-350-Вес
Дозатор весовой БД-350-Вес

1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации

307 000 руб.
с учетом НДС 20%
Конвейер винтовой КВ-6
Конвейер винтовой КВ-6

1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации

338 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

108 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
Конвейер ленточный КЛ-500-5,0

1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

330 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
Дополнительные опции
.

Технические характеристики
Продолжительность одного цикла формования 40-70 сек
Высота формуемых изделий 180-230 мм

Производительность комплекса при изготовлении:
 камней пустотелых 390х190х188 мм - до 240 шт./час
 камней перегородочных 120мм - 300 шт./час
 камней перегородочных 90мм - 400 шт./час

Размеры поддона для формования 900х450х30 мм
Размеры зоны формования на поддоне 800х450 мм
Обслуживающий персонал 3-4 чел

Потребляемая электроэнергия:
 напряжение 380±10% В
 частота 50 Гц
 установленная мощность 9,35 кВт

Расход воды 20 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа

Габаритные размеры комплекса:
 Длина - 5500 мм
 Ширина - 2600 мм
 Высота - 2665 мм
Масса комплекса 2080 кг

Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.

Организация производства Рифей-04

План фундамента

План фундамента Рифей-04

Описание
"Рифей-04Тс" - компактная, высокопроизводительная линия, предназначенная для изготовления стеновых камней из жестких бетонных смесей методом вибропрессования.
Исходным материалом для приготовления смеси служит заполнитель, вяжущее и вода. В качестве заполнителя могут использоваться: песок, отсевы щебеночного производства, керамзит, шлаки и т.п. В качестве вяжущего применяется цемент.
Линия может эксплуатироваться в закрытых помещениях или под навесом, при температуре окружающего воздуха от +5º С до +45º С. Монтаж линии осуществляется за 1 - 2 дня. Минимальная площадь, необходимая для размещения линии, складов сырья и готовой продукции составляет 150 м2, минимальная высота помещения или навеса - 3 м.
Линия "Рифей-04Тс" состоит из смесителя 1, транспортера 2, вибропресса 3, рисунок 1. В состав линии входят также пульт управления 4, насосная установка 5 и электрошкаф 6. Компоненты смеси - заполнитель, вяжущее и вода - вручную или с помощью каких- либо загрузочных устройств (например, из бункеров) подаются в смеситель, где происходит их интенсивное перемешивание. Готовая смесь через дверцу в смесительной камере вращающимся ротором смесителя выбрасывается на транспортер, с его помощью подается к вибропрессу и выгружается в приемный бункер матрицы. Управление работой транспортера и вибропресса осуществляется с пульта управления, установленного рядом с вибропрессом.
За счет вибраций матрицы, создаваемых закрепленным на ней вибратором и сжатия смеси пуансоном вибропресса смесь в матрице уплотняется и принимает форму стеновых камней. Готовые камни выдавливаются из матрицы на поддон, который с помощью тележки выкатывается в зону разгрузки пресса. Далее поддон с камнями вручную или каким-либо грузоподъемным приспособлением устанавливается на многоярусный стеллаж, рассчитанный на несколько поддонов. Стеллаж после заполнения подается на склад для вылеживания камней или в камеру термовлажностной обработки.
Схема вибропресса Рифей-04
Название & Состав
Цена
Вибропресс Рифей-04
Вибропресс Рифей-04

  1. Формующий блок
  2. Маслостанция
  3. Пульт управления
  4. Силовой шкаф
  5. Пуансон-матрица (1 шт.)
  6. Поддон технологический (4 шт)

450 000 руб.
с учетом НДС 20%
Бетоносмеситель СГ-150
Бетоносмеситель СГ-150

1. Одновальный горизонтальный смеситель СГ-150 (объем 150 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемный (отсутствует)
5. Пульт управления
6. Паспорт. Руководство по эксплуатации

345 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-300-3,5
Конвейер ленточный КЛ-300-3,5

1. Транспортер (длиной 3,5 метра)
2. Опора или кронштейн
3. Электрокабели
4. Руководство по эксплуатации

204 000 руб.
с учетом НДС 20%
Сборочный комплект и документация
Сборочный комплект и документация

1. Паспорт. Руководство по эксплуатации
2. Метизы для сборки
3. Комплект ЗИП

Комплект поставки
Базовый комплект поставки
Название & Состав
Цена
Бетоносмеситель СГ-350
Бетоносмеситель СГ-350

1. Одновальный горизонтальный смеситель СГ-350 (объем 350 литров)
2. Защита смесителя (установлена в смесителе)
3. Чугунные сменные лопатки (установлены на водило)
4. Блок дозаторов объемный (дозатор цемента - объемный, дозатор заполнителя - объемный)
5. Дозатор воды
6. Пульт управления
7. Руководство по эксплуатации

567 000 руб.
с учетом НДС 20%
Дозатор весовой БД-350-Вес
Дозатор весовой БД-350-Вес

1. Блок дозаторов
2. Отсек заполнителя
3. Отсек цемента
4. Тензодатчики
5. Дозатор воды проточный
6. Пульт управления
7. Руководство по эксплуатации

307 000 руб.
с учетом НДС 20%
Конвейер винтовой КВ-6
Конвейер винтовой КВ-6

1. Секция приводная
2. Шнек 6 метров (2 секции по 3 метра каждая)
3. Патрубок выходной
4. Кожух
5. Руководство по эксплуатации

338 000 руб.
с учетом НДС 20%
Растариватель цемента РЦ-1
Растариватель цемента РЦ-1

1. Растариватель
2. Опорная рама
3. Ножи
4. Руководство по эксплуатации

108 000 руб.
с учетом НДС 20%
Конвейер ленточный КЛ-500-5,0
Конвейер ленточный КЛ-500-5,0

1. Конвейер ленточный (длиной 5 метров)
2. Кронштейн
3. Электрокабели
4. Руководство по эксплуатации

330 000 руб.
с учетом НДС 20%
Поддоны фанерные
Поддоны фанерные

Поддоны технологические из фанеры марки ФСФ, согласно ГОСТ 3916.1-96, для вибропрессующего оборудования Рифей и Кондор

Поддон 1150х600×40 мм - для Рифей-Полюс, Рифей-Буран – 3 000 рублей/штука

Поддон 900х450×30 мм - для Рифей-Рам, Рифей-Удар – 1 950 рублей/штука

Поддон 550х660х24 мм - для Рифей-Вектор - 1100 рублей/штука

Поддон 450х450×20 мм - для Рифей-Кондор – 700 рублей/штука

по запросу руб.
с учетом НДС 20%
Дополнительные опции
.
Технические характеристики
Продолжительность одного цикла формования 40-70 сек
Высота формуемых изделий 180-230 мм

Производительность комплекса при изготовлении:
 камней пустотелых 390х190х188 мм - до 240 шт./час
 камней перегородочных 120мм - 300 шт./час
 камней перегородочных 90мм - 400 шт./час

Размеры поддона для формования 900х450х30 мм
Размеры зоны формования на поддоне 800х450 мм
Обслуживающий персонал 3-4 чел

Потребляемая электроэнергия:
 напряжение 380±10% В
 частота 50 Гц
 установленная мощность 9,35 кВт

Расход воды 20 л/мин
Давление в водопроводной сети 0,3-0,6 Мпа

Габаритные размеры комплекса:
 Длина - 5500 мм
 Ширина - 2600 мм
 Высота - 2665 мм
Масса комплекса 2080 кг

Корректированный уровень звуковой мощности на рабочем месте оператора 80 дБ Уровень общей вибрации на рабочем месте оператора менее 1/2 сан. норм (не подлежит нормированию и контролю при изготовлении и эксплуатации в соответствие с ГОСТ 12.1.012-90) Вредные выбросы - отсутствуют.
Организация производства Рифей-04

План фундамента

План фундамента Рифей-04
